Samsung SP-F203 — старый проводной настольный телефон, встречающийся в офисах и учреждениях. В интернете модель иногда ошибочно называют проектором и приписывают ей HDMI, Full HD, динамики или беспроводную передачу изображения. Это неверно: открытые инвентарные записи описывают SP-F203 как телефонный аппарат Samsung.
Полная заводская документация на модель находится редко, поэтому нельзя уверенно переносить на неё функции других аппаратов с похожим индексом. Правильный подход — определить разновидность по шильдику, осмотреть разъёмы и проверить базовые функции на совместимой аналоговой линии. Ниже — практическая инструкция без выдуманных характеристик.
Как выглядит Samsung SP-F203

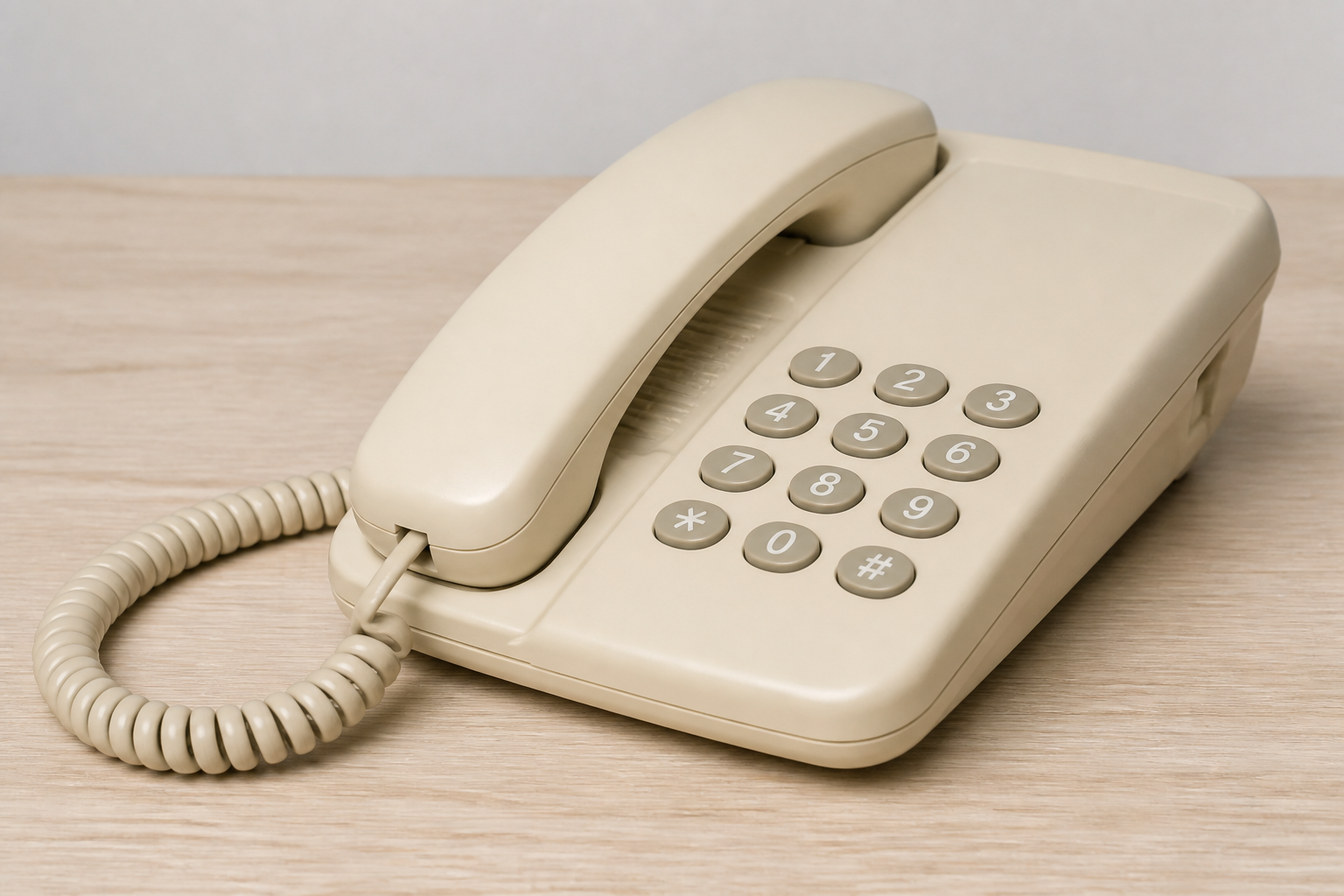

Типичный аппарат этого поколения — настольная база с проводной трубкой, витым шнуром и цифровой клавиатурой. Корпус чаще выполнен из светлого пластика. Точная форма клавиш, переключателей и нижней панели может отличаться в зависимости от партии или региональной версии, поэтому фотография из объявления не заменяет маркировку.
На нижней стороне базы ищите наклейку с брендом, моделью, серийным номером и электрическими обозначениями. Если надпись повреждена, сравните несколько признаков: форму держателя трубки, расположение линейного разъёма, обозначения импульсного или тонального набора и механический регулятор громкости звонка.
Почему SP-F203 ошибочно принимают за проектор
У Samsung встречались проекторы с похожими буквенно-цифровыми индексами, а старые автоматически созданные страницы могли объединять данные разных устройств. В результате к названию SP-F203 добавлялись характеристики, которых у телефонного аппарата быть не может: разрешение матрицы, яркость в люменах, поддержка 3D и HDMI.
Проверка по независимым инвентарным документам показывает другое назначение: модель фигурирует именно как проводной или однолинейный телефон. Поэтому при поиске инструкции полезнее использовать запросы «Samsung SP-F203 телефон», «SP F203 подключение» и «Samsung SP-F203 схема клавиш», а не искать руководство проектора.
Что можно утверждать о модели без риска ошибки
- это стационарный проводной телефонный аппарат;
- он предназначен для работы через телефонную линию или совместимую офисную АТС;
- у аппарата есть база, проводная трубка и цифровая клавиатура;
- для питания базового разговора аналоговые телефоны обычно используют параметры линии, но дополнительные функции могут требовать иной схемы;
- точные режимы набора, громкость звонка и сервисные клавиши следует определять по конкретному экземпляру.
Нельзя без осмотра обещать наличие памяти номеров, повторного набора, кнопки Flash, регулировки тембра или совместимости с любой цифровой АТС. Если продавец перечисляет такие возможности, попросите фотографию панели и маркировки, а затем проверьте каждую функцию.
Какие разъёмы искать на корпусе
У обычного проводного телефона есть отдельное соединение трубки с базой и вход телефонной линии. Они могут быть похожи, но отличаются назначением и иногда размером штекера. На корпусе встречаются пиктограммы трубки и линии. Подключать кабели наугад не стоит: неправильный порт приведёт как минимум к отсутствию сигнала.
| Элемент | Назначение | Как проверить |
|---|---|---|
| Витой шнур | Соединяет трубку и базу | Нет заломов, штекеры фиксируются, звук не пропадает при движении |
| Линейный кабель | Соединяет базу с розеткой или АТС | Есть сигнал линии и аппарат принимает вызов |
| Переключатель набора | Выбор тонального или импульсного режима | Номер набирается в режиме, который поддерживает линия |
| Регулятор звонка | Изменение громкости или отключение | Входящий вызов слышен в нужном положении |
| Сервисные клавиши | Повтор, пауза или работа с АТС | Назначение читается по подписи и проверяется отдельно |
Как подключить Samsung SP-F203
- Осмотрите корпус, трубку и кабели. Не используйте аппарат с оголёнными жилами, следами влаги или сильным запахом перегретого пластика.
- Подключите витой шнур к трубке и соответствующему разъёму базы.
- Соедините линейный вход с работающей аналоговой телефонной розеткой или аналоговым портом АТС.
- Поднимите трубку. В исправной системе должен появиться непрерывный сигнал готовности линии.
- Наберите тестовый номер. Если цифры не воспринимаются, проверьте переключатель tone/pulse, если он присутствует.
- Позвоните на аппарат с другого номера и убедитесь, что звонок работает, а собеседники слышат друг друга.
Не подключайте аналоговый телефон к неизвестному разъёму только потому, что штекер подходит по форме. Некоторые офисные цифровые системы используют физически похожие коннекторы, но другой электрический интерфейс. Сначала найдите схему АТС или уточните тип порта у администратора связи.
Работа через современный роутер или VoIP-шлюз
Во многих квартирах отдельной медной телефонной линии уже нет. Проводной аппарат можно подключить к устройству с аналоговым телефонным портом FXS: домашнему роутеру с поддержкой телефонии, терминалу оператора или отдельному VoIP-шлюзу. Именно FXS-порт имитирует обычную линию для аппарата.
Разъём Ethernet не заменяет телефонный порт. Подключение SP-F203 напрямую к сетевому LAN-гнезду работать не будет. Настройки номера, SIP-аккаунта и маршрутизации выполняются в шлюзе или роутере, а сам телефон остаётся простым аналоговым устройством.
Как проверить аппарат перед покупкой
Лучший тест — реальный звонок в обе стороны. Одной фотографии включённого аппарата недостаточно, тем более что у базового проводного телефона может не быть экрана и отдельного питания. Попросите продавца показать шильдик и все разъёмы, затем проведите короткую проверку.
- в трубке есть чистый сигнал без сильного гула;
- все цифровые клавиши срабатывают один раз, без двойного набора;
- микрофон не «плавает» при движении витого шнура;
- звонок срабатывает стабильно;
- рычаг отбоя свободно ходит и завершает соединение;
- корпус не имеет следов залития, глубоких трещин и кустарной пайки;
- линейный и витой кабели не перепутаны и надёжно фиксируются.
Типичные неисправности старого проводного телефона
Нет сигнала в трубке. Сначала проверьте линию другим заведомо исправным аппаратом. Затем замените линейный кабель и убедитесь, что он вставлен в правильный разъём. Если линия исправна, возможна проблема с контактами, рычагом отбоя или внутренней платой.
Собеседника слышно, но вас не слышат. Частая причина — повреждение витого шнура или микрофонного капсюля. Если звук появляется при изгибе кабеля, шнур нужно заменить, а не фиксировать изолентой в случайном положении.
Телефон принимает вызов, но не набирает номер. Проверьте режим тонального и импульсного набора. Современные шлюзы обычно ожидают тональный набор. Старые АТС могли использовать импульсный режим.
Звонок слишком тихий или отсутствует. Найдите регулятор громкости, проверьте другой кабель и входящий вызов с нескольких номеров. Внутренний звонок может потребовать ремонта, если переключатель исправен.
Стоит ли использовать SP-F203 сегодня
Такой аппарат подходит как простой телефон для аналогового порта, резервное устройство или часть ретро-интерьера. У него нет аккумулятора, сложной операционной системы и зависимости от обновлений. При исправной линии он выполняет базовую задачу — звонок — без лишних настроек.
Ограничения тоже очевидны: нет адресной книги смартфона, беспроводной трубки, определения номера без подтверждённой поддержки и современных функций связи. Покупать модель имеет смысл недорого и только после проверки. Главное — помнить, что Samsung SP-F203 является проводным телефоном. Характеристики проектора, которые встречаются на старых страницах, к нему не относятся.
