Фрактальная геометрия изучает сложные формы, которые трудно описать привычными линиями, окружностями и гладкими поверхностями. Важная особенность многих фракталов — самоподобие: при изменении масштаба снова возникают структуры того же типа. У математических объектов повторение может быть точным, а у облаков, береговых линий или ветвей — приблизительным и статистическим.
Фрактал нельзя свести к определению «красивая бесконечная картинка». Это способ говорить о неровности, разветвлении, повторяемости и масштабных закономерностях. Фрактальные модели применяют в математике, компьютерной графике, анализе сигналов, физике и других областях, но их полезность всегда зависит от задачи и качества исходных данных.
Что такое фрактал простыми словами
Представьте фигуру, часть которой напоминает всю фигуру. Увеличив фрагмент, мы обнаруживаем похожий рисунок, затем увеличиваем его снова и видим следующую ступень структуры. В идеальной математической модели процесс может продолжаться бесконечно. В природе масштаб ограничен: ветка перестаёт делиться на уровне клеток, а береговая линия — на уровне отдельных камней и песчинок.
Самоподобие — распространённый, но не единственный признак. Для фракталов также характерны сложная граница, итерационное построение и размерность, которая может отличаться от обычного целого числа. Единого короткого определения, одинаково удобного для всех областей, нет, поэтому важно уточнять, о каком классе объектов идёт речь.
Как строятся фрактальные фигуры
Многие классические фракталы возникают из простого правила, которое повторяют снова и снова. Такой процесс называют итерацией. На каждом шаге объект становится сложнее, но принцип построения не меняется.
- Снежинка Коха: отрезок делят на части и среднюю часть заменяют угловым выступом; правило повторяют для каждого нового отрезка.
- Треугольник Серпинского: из треугольника удаляют центральную часть, а операцию повторяют для оставшихся трёх треугольников.
- Множество Кантора: из отрезка удаляют среднюю треть и повторяют действие с оставшимися участками.
- Множество Мандельброта: проверяют поведение последовательности комплексных чисел при многократном применении простой формулы.
- L-системы: символы заменяются по правилам, а полученная последовательность интерпретируется как команды рисования ветвей.
Самоподобие: точное и статистическое
Точное самоподобие легко увидеть в треугольнике Серпинского: каждая крупная часть является уменьшенной копией целого. Квазисамоподобие допускает искажения, но сохраняет узнаваемый принцип. Статистическое самоподобие означает, что при разных масштабах повторяются не одинаковые контуры, а распределения и общие свойства.
Природные объекты чаще относятся к последнему случаю. Две ветви дерева не совпадают, но подчиняются сходной логике роста. Разные участки побережья не копируют друг друга, однако их неровность может сохранять масштабную закономерность в определённом диапазоне.
Что такое фрактальная размерность
Обычная линия имеет топологическую размерность 1, плоскость — 2, объёмное пространство — 3. Фрактальная размерность описывает, насколько сложный объект заполняет пространство при изменении масштаба. Она может быть нецелой: кривая способна быть сложнее гладкой линии, но не превращаться в полноценную плоскость.
Для строго самоподобной фигуры размерность подобия можно понять через число уменьшенных копий. Если объект состоит из N копий, каждая уменьшена в s раз по линейному масштабу, то размерность выражается отношением логарифмов: D = log(N) / log(s). Для треугольника Серпинского N равно 3, а масштаб уменьшения — 2, поэтому размерность находится между 1 и 2.
В реальных данных используют и другие определения: размерность Хаусдорфа, box-counting и статистические оценки. Они не всегда дают одно и то же число. Полученный показатель зависит от метода, диапазона масштабов, шума и качества измерения.

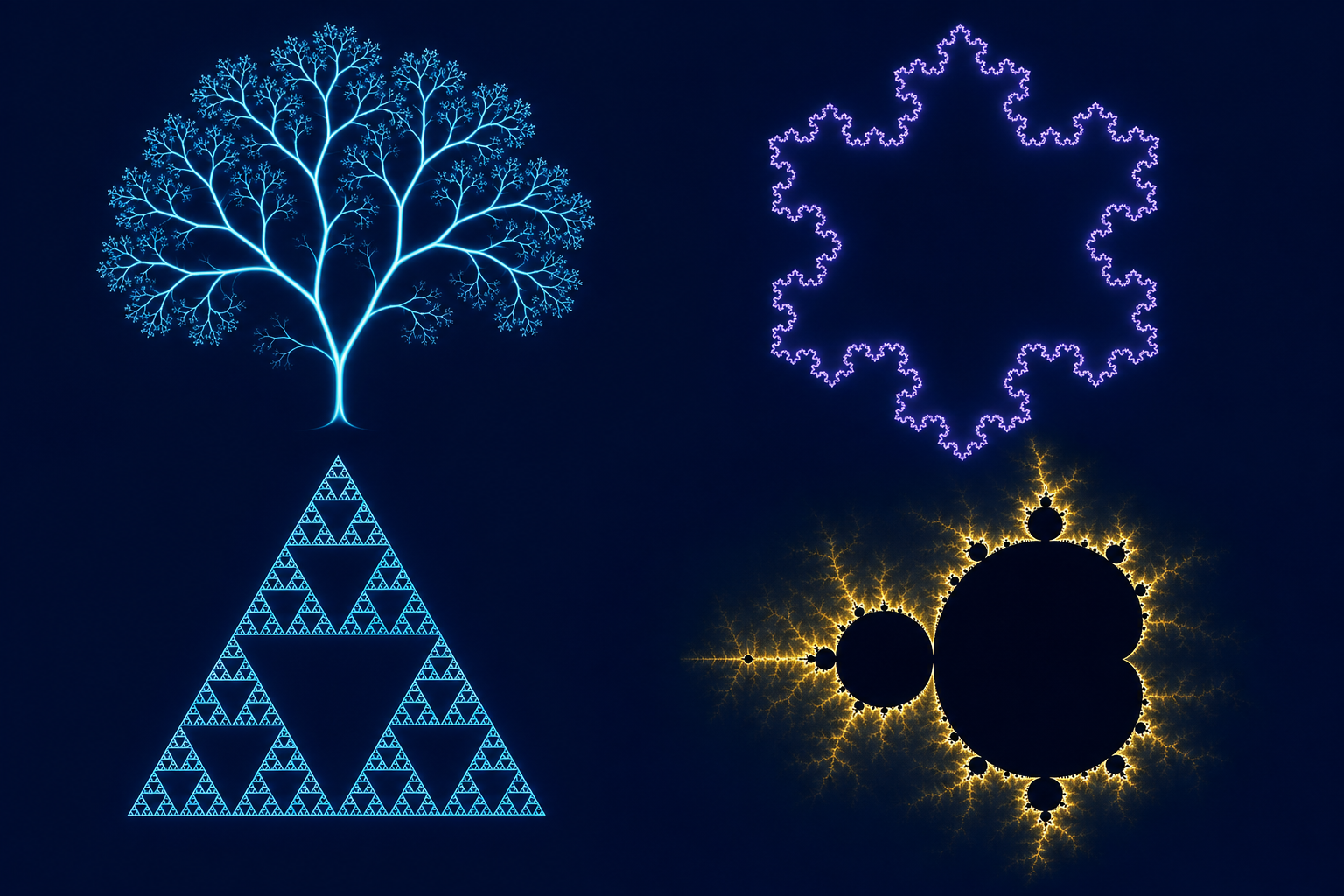

Классические примеры фракталов
| Объект | Как строится | Что показывает |
|---|---|---|
| Снежинка Коха | Повторная замена каждого отрезка ломаной | Бесконечный периметр при ограниченной площади |
| Треугольник Серпинского | Удаление центральных треугольников | Точное самоподобие и размерность между линией и плоскостью |
| Множество Кантора | Удаление средних третей | Простое правило создаёт необычное бесконечное множество |
| Множество Мандельброта | Итерация функции комплексной переменной | Сложная граница возникает из очень короткой формулы |
| Множества Жюлиа | Итерации для фиксированного параметра | Небольшое изменение параметра меняет связность и форму |
Фракталы в природе
Кроны деревьев, сосудистые сети, молнии, русла рек, облака и горные рельефы демонстрируют разветвление или статистическое сходство на нескольких масштабах. Но называть любой неровный объект «идеальным фракталом» неправильно. Реальные структуры имеют минимальный и максимальный масштаб, зависят от материала и формируются множеством процессов.
Фрактальная модель полезна, если помогает измерить неровность или воспроизвести структуру с приемлемой точностью. Например, процедурный рельеф в компьютерной графике не обязан повторять настоящую гору до каждого камня. Достаточно получить правдоподобную масштабную организацию крупных склонов, уступов и мелких деталей.
Применение в компьютерной графике
Фрактальные и родственные процедурные методы позволяют генерировать рельеф, облака, растительность, текстуры и эффекты. Вместо ручного моделирования каждого элемента художник задаёт правила, параметры и диапазон масштабов. Алгоритм создаёт большое количество деталей, которые остаются управляемыми.
В играх и кино такие методы комбинируют с шумовыми функциями, симуляцией и ручной работой. Чистый фрактал редко используется как готовый объект: слишком идеальное повторение выглядит искусственно. Поэтому разработчики добавляют случайность, эрозию, ограничения роста и художественные поправки.
Анализ сигналов и изображений
Масштабные характеристики применяют для описания шероховатости поверхности, текстуры изображения и сложности временного ряда. Один из подходов — подсчитать, как меняется число элементов, необходимых для покрытия объекта, при уменьшении размера сетки. Наклон зависимости в логарифмических координатах даёт оценку box-counting dimension.
Такая оценка не является универсальным диагнозом или самостоятельным доказательством. Два разных объекта могут иметь близкую размерность, но совершенно разную структуру. Для надёжного анализа нужны дополнительные признаки, контроль масштаба и проверка устойчивости результата.
Связь с хаосом и нелинейными системами
Фрактальные структуры часто возникают в теории динамических систем. При многократном применении нелинейного правила траектории могут формировать сложные множества и аттракторы. Однако «фрактал» и «хаос» — не синонимы. Фрактал описывает геометрию или масштабные свойства, а хаос — чувствительность динамики к начальным условиям.
Множество Мандельброта связано с поведением итераций комплексной функции и служит картой параметров. Разнообразие его границы объясняется не случайным рисованием, а тем, как малое изменение начальной точки влияет на дальнейшую последовательность.
Распространённые заблуждения
- «Любая ветка — точный фрактал». В природе сходство ограничено и обычно статистическое.
- «Фрактальная размерность всегда одна». Разные определения и методы оценки могут давать разные значения.
- «Красивый узор автоматически научный». Визуальная сложность сама по себе ничего не доказывает.
- «Фракталы предсказывают рынок или погоду». Масштабные модели могут быть частью анализа, но не отменяют неопределённость и другие факторы.
- «Увеличение бесконечно возможно в природе». Бесконечная детализация относится к математической модели.
Как самостоятельно увидеть принцип фрактала
- Нарисуйте равносторонний треугольник.
- Соедините середины сторон и мысленно удалите центральный перевёрнутый треугольник.
- Повторите действие с тремя оставшимися треугольниками.
- Сравните общую фигуру с любой её крупной частью.
- Подсчитайте, сколько уменьшенных копий появляется на каждом шаге.
Уже через несколько итераций становится видно, как короткое правило рождает сложную структуру. В этом и заключается главная ценность фрактальной геометрии: она связывает простые процессы, масштаб и формы, которые привычная евклидова геометрия описывает слишком грубо.
Итог
Фрактальная геометрия даёт язык для описания самоподобных и масштабно сложных объектов. Её ключевые идеи — итерация, самоподобие и фрактальная размерность. Математические примеры могут быть бесконечно точными, природные — только приближёнными. Практическая польза проявляется там, где модель действительно помогает измерять, анализировать или генерировать сложные структуры, а не просто создаёт эффектную картинку.
